Реле электронное ДХО-30 для автомобилей ЛАДА КАЛИНА и ЛАДА ПРИОРА. Реле электронное ДХО-30 предназначено для управления мощностью фар дальнего света, что позволяет использовать их в качестве дневных ходовых огней. Реле устанавливается вместо штатного реле дальнего света в автомобилях ЛАДА КАЛИНА, ЛАДА ПРИОРА и других, в которых используются аналогичные реле.

Использование фар дальнего света, включенных на 30% мощности в качестве дневных ходовых огней, по сравнению с ближним светом и противотуманными фарами позволяет значительно уменьшить потребляемую от генератора мощность, а значит увеличить ресурс генератора и снизить потребление топлива. Так же плавное включение ламп позволяет защитить их от преждевременного перегорания. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Напряжение питания, В 10.15 Макс. Суммарная мощность ламп, Вт 150 Время розжига, с 1.0.1.2 Размеры, мм 30.20.15 КОМПЛЕКТНОСТЬ Реле ДХО-30, шт 1 Соединитель, шт 3 Руководство, шт 1 Упаковка, шт 1 Реле электронное ДХО-30. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Реле представляет собой микропроцессорное устройство.

Микропроцессор отслеживает состояние управляющих сигналов и на основании этого управляет мощностью ламп в фарах дальнего света.Реле выполнено в размере стандартного реле и имеет три дополнительных провода для подключения к жгуту проводов комбинации приборов. Это необходимо для реализации правильного алгоритма работы дневных ходовых огней. Алгоритм работы реле представлен в таблице 1 Алгоритм работы реле.

Реле электронное ДХО-30. Хочешь себе выкидной ключ. Как правильно произвести установку дневных ходовых огней на авто? Какие схемы подключения можно использовать? Подробнее узнайте прямо сейчас в этой статье!. Также автоматическое включение ДХО может быть произведено при помощи подключения к цепи противотуманными фонарями. Требования по установке оптики. Монтаж ходовых огней. Куда и как правильно подключить оптику? Для начала предлагаем узнать, как осуществляется установка ДХО, основные правила: Установка ходовых огней должна быть произведена на поверхности бампера автомобиля, которая должна быть вида в направлении исходной оси. Простая схема блока управления дневными ходовыми огнями (ДХО). В итоге поведение ДХО таково: - вы повернули ключ в замке - ДХО засветились; - вы нажали кнопку включения габаритов - ДХО погасли; - вы выключили габариты - ДХО засветились; - вы выключили зажигание - ДХО погасли. Валерий 11:03 #. Простите, даже диод не нужен, его я применял для другого алгоритма. Питание туманок от замка прерывается замкнутым реле, запаралеленом на ближний свет.

При выключенном зажигании реле полностью выключается и не потребляет ток. Дневные ходовые огни включаются только при включенном зажигании, отпущенном ручном тормозе и выключенных габаритных огнях. В остальных случаях дальний свет работает в штатном режиме.

Плюс ко всему разработчик не стоит на месте и постоянно выпускает различные дополнения и плагины для работы с отдельными марками автомобилей. Второй по популярности программой для адаптера ELM 327 for Android является DashCommand. Данная программа по функциям несколько уступает вышеописанной программе. Программа имеет дружественный русский интерфейс в котором сможет разобрать даже человек слабо знакомый с техникой. Suzuki программа диагностики.

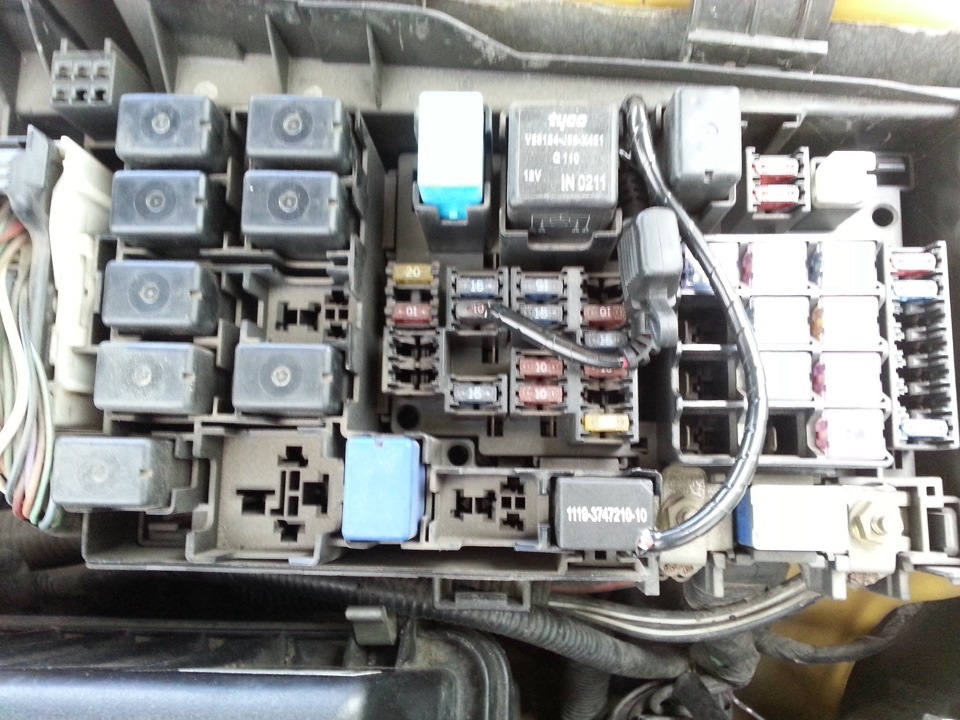

Реле устанавливается вместо штатного реле дальнего света, а дополнительные провода подключаются согласно схеме на рисунке 2.ъ Рисунок 2. Реле электронное ДХО-30. Схема подключения. ПОРЯДОК УСТАНОВКИ Для установки реле в автомобиль Вам потребуются крестообразная отвертка и пассатижи. Отсоедините от аккумулятора клемму МАССА. Откройте крышку монтажного блока и извлеките реле дальнего света К7. Установите на освободившееся место реле ДХО-30.

Снимите комбинацию приборов. Для этого отверните саморезы, удерживающие декоративную рамку комбинации, и снимите эту рамку, отверните два винта, удерживающие комбинацию приборов, и аккуратно извлеките ее из панели приборов, чтобы появился доступ к разъему. Нажав на фиксатор отсоедините разъем от комбинации. Протяните дополнительные провода реле под панелью так чтобы концы оказались около разъема комбинации приборов. Найдите в жгуте комбинации провода соответствующих цветов и при помощи соединителей подключите к ним согласносхемы дополнительные провода реле. Подключите разъем жгута к комбинации приборов. Подключите клемму МАССА к аккумулятору (зажигание выключено, габариты и свет выключены, рычаг ручного тормоза поднят - лампы должны быть погашены).

Проведите опробование работы реле: 1) поднимите рычаг ручного тормоза и включите зажигание - лампы должны быть погашены. 2) опустите рычаг — лампы дальнего света и лампа индикации дальнего света на комбинации приборов должны загореться на 30% мощности. 3) моргните дальним светом — лампы должны загореться на полную мощность, а затем вернуться к 30%. 4) включите габаритные огни — лампы должны погаснуть. 5) включите дальний свет фар — лампы должны включиться на полную мощность.

6) выключите зажигание — лампы должны погаснуть. Если фары включаются на полную мощность сразу после подключения МАССЫ, необходимо поменять местами клеммы 30 и 87 в монтажном блоке. Соберите все в порядке обратном разбору. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ВНИМАНИЕ! Уменьшение мощности ламп при работе ДХО происходит за счет импульсного управления.

В связи с этим лампы в фарах могут издавать негромкий звук. Также в электронных комбинациях приборов лампа индикации дальнего света может периодически включаться и выключаться. Эти случаи не является неисправностью.

Схемы установки: Схема установки на Ладу Ларгус.
